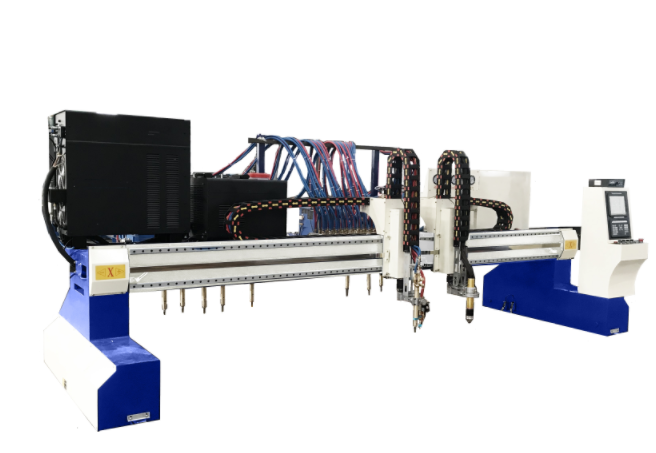

本機型的是一種高端機型,適用于各種厚度的碳鋼、不銹鋼及有色金屬 板材的精密切割設備,適用于對產品質量有嚴格要求,資金實力雄厚的中小型企業。
應用行業
廣泛運用在風機設備、石油化工、鋼模板、環保能源、鍋爐、鋼構建筑、茶葉機械、造船等行業。
切割幅面
設備型號 | 加工幅面 |
Roker-P 4080 | 3200 x 6000 mm |
Roker-P 5080 | 4200 x 6000 mm |
Roker-P 6080 | 5200 x 6000 mm |
主要技術參
數控割炬數(組) | 標配:2(等離子割炬、火焰割炬各一套,可選配) |
切割厚度 | 火焰:6-200 mm, 等離子視等離子電源而定 |
火焰切割間距 | 70 mm |
切割速度(mm/min) | 火焰:100-750 |
控制系統 | 方菱/斯達特切割機專用系統 |
驅動系統 | 伺服電機及驅動器/步進電機及驅動 |
減速器 | 精密行星減速器 |
驅動方式 | 雙邊驅動 |
調高方式 | 火焰電動調高,等離子弧壓自動調高 |
點火方式 | 自動點火裝置 |
套料軟件 | SmartNest專家版套料軟件 |
切割氣體 | 氧氣/乙炔[丙烷] |
功能及特點
1.機架采用方管式橫梁設計,機架和橫梁都經過精銑處理,產品性價比高、安裝和操作方便。
2.數控系統、伺服系統、減速器等均選用國際知名品牌;
3.電路部分采用先進的繼電器自動控制,電器、機械、管路等部分均采取了保護措施,延長了使用壽命。
4.設備整機定位精度、重復精度:符合JB/T5102-1999標準;切割精度、切面質量:符合JB/T10045.3-1999標準。
等離子電源切割厚度
等離子電源質量切割厚度 單位:mm | ||||
型號/材質 | LGK-120IGBT | LGK-200IGBT | LGK-300IGBT | LGK-400IGBT |
碳鋼 | 16-20 | 20-25 | 30-35 | 40-45 |
不銹鋼 | 12-14 | 18-22 | 28-32 | 38-42 |
呂 | 16-20 | 20-25 | 30-35 | 40-45 |

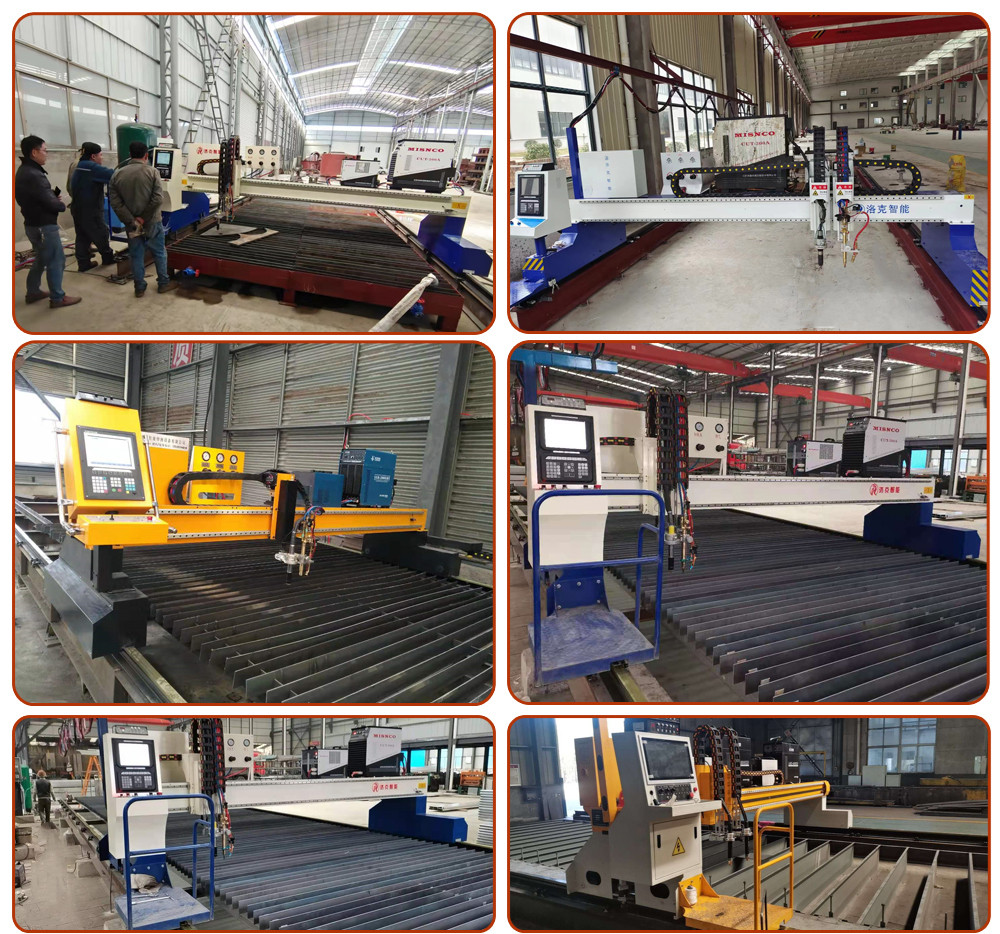

客戶案例

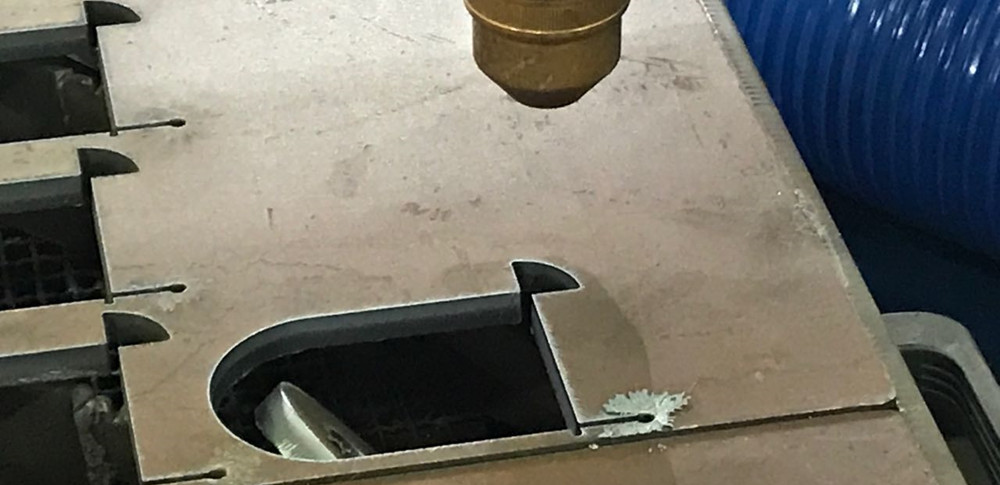

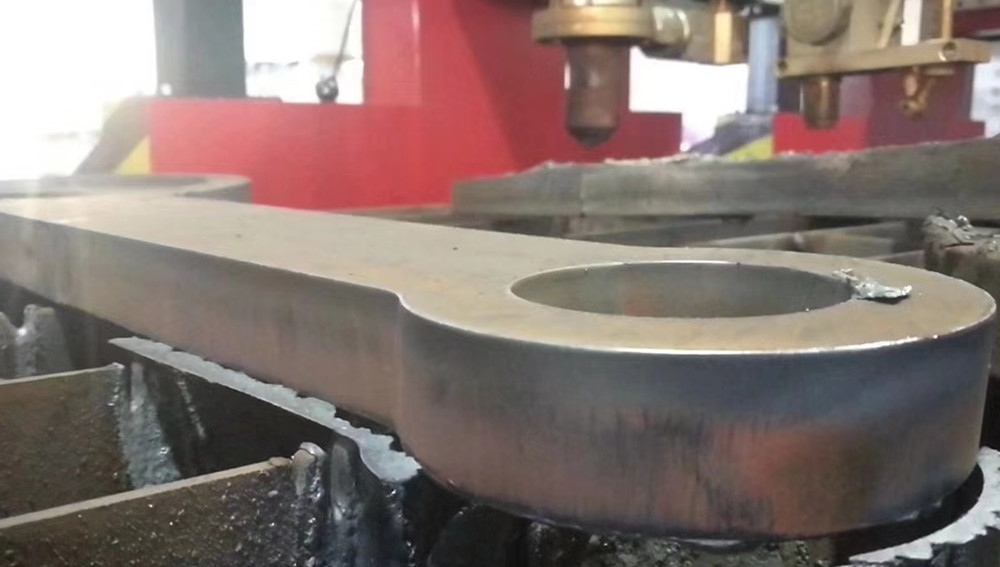

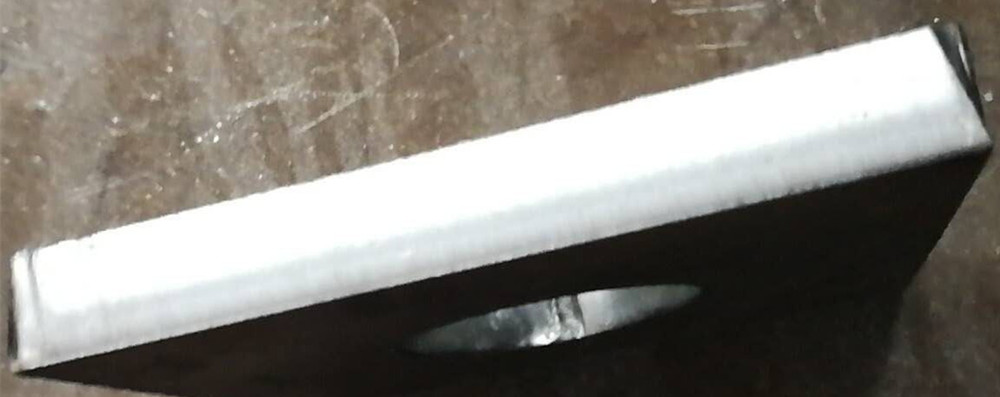

切割效果
我們能為不同層次客戶專屬定制個性切割解決方案,想了解更多詳情,請直接聯系我們!
